NEXANS YVV (NYY) 1x16ş mm2 Kablo

Açıklama

Standartlar

• Product

IEC 60502-1

• Ulusal

TS IEC 60502

Uygulama Alanı

Şebeke, aydınlatma ve güç dağıtım kablosu olarak kullanılan bu kablo fazla mekanik zorlamaların olmadığı dahili, harici, toprak altında ve kablo kanalında kullanılır.

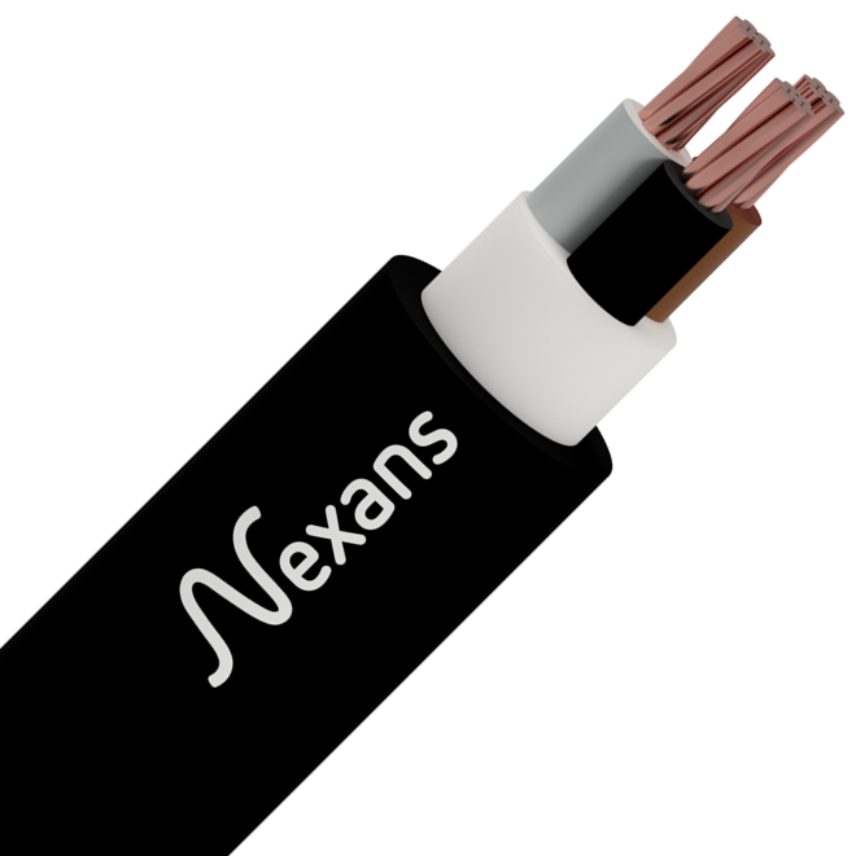

Kablo Yapısı

1. İletken:Bakır
2. İzole:PVC
3. Dolgu:PVC
4. Dış kılıf:PVC

Özellikleri

Yapısal karakteristikler

İletken malzemesiBakır

İletken şekliYuvarlak tek telli (Re)

İzole malzemesiPVC

Dış kılıfPVC

Damar renkleriMavi, kahve

Dış kılıf rengiSiyah

Sarı/Yeşil damarlıYok

Toprak iletkeni mevcut mu?Hayır

İletken esnekliğiSolid sınıf 1

Boyutsal karakteristikler

İletken kesiti1,5 mm²

Damar sayısı2

Dış çap (nominal)10,0 mm

Nötr iletken kesiti- mm²

Yaklaşık ağırlık150 kg/km

Elektriksel karakteristikler

Akım taşıma kapasitesi (havada)22 A

Akım taşıma kapasitesi (toprakta)22 A

Anma gerilimi Uo/U (Um)0,6/1 kV

İletken DC Direnci12,1 Ohm/km

İletken DC Direnci 20 °C (maks.)12,1 Ohm/km

Kullanım karakteristikleri

Alev geciktirme IEC 60332-1-2

Döşeme anındaki bükme çapı (min.)8 (xD)

Kısa devre iletken sıcaklığı (maks.)160 °C

İşletme ortam sıcaklığı-20 ... 60 °C

İşletme ortam sıcaklığı (maks.) 70 °C

Kaynaklar

Performans Deklarasyonu

• Performans Beyanı n° : 1000415-TRDE
• Sertifikasyon Tarihi : 24.06.2017
• AVCP (Performans İstikarının Değerlendirilmesi ve Doğrulanması) : Sistem 3
• Onaylanmış kuruluş : 1783
• Beyan edilen performans : E_ca
